मुद्रांकन र मोल्डिङको संसारमा, पंच सबैभन्दा महत्त्वपूर्ण तर बारम्बार बेवास्ता गरिएका घटकहरू मध्ये एक हो। भागको रूपमा जसले सामग्रीलाई अलग गर्न वा प्लास्टिक रूपमा यसलाई विकृत गर्न सीधा सम्पर्क गर्दछ,मानक मोल्ड पंचको कार्यसम्पादनले प्रत्यक्ष रूपमा उत्पादनको गुणस्तर, उत्पादन दक्षता, र टूलिङ लागत निर्धारण गर्छ। तपाईं उच्च-स्पीड स्ट्याम्पिङ लाइन चलाउँदै हुनुहुन्छ वा परिशुद्धता निर्माण सञ्चालन गर्दै हुनुहुन्छ, मानक पंचहरूको व्यावहारिक पक्षहरू बुझ्न — सामग्री चयनदेखि मर्मत अनुशासनसम्म — तपाईंको उत्पादन प्रक्रियालाई अनुकूलन गर्न आवश्यक छ।

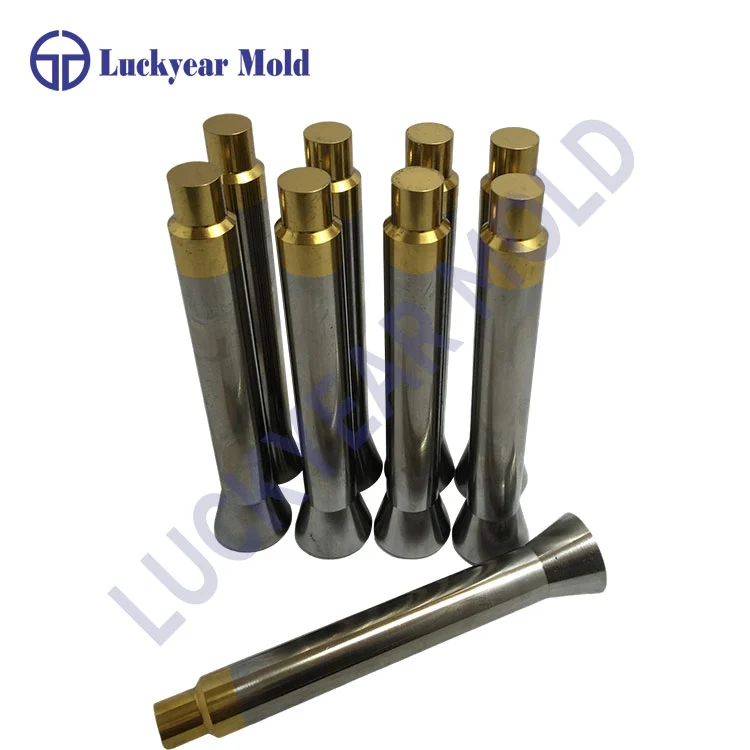

एक मानक मोल्ड पंच, जसलाई पंच-पिन, स्ट्याम्पिङ पंच, वा केवल एक पंच भनेर पनि चिनिन्छ, स्ट्याम्पिङ डाइमा स्थापित धातु कम्पोनेन्ट हो जसले निरन्तर पंचिंग, ब्ल्याङ्किङ वा निर्माण कार्यहरू गर्दछ। यसले वर्कपीस सामग्रीलाई इच्छित उत्पादन वा अर्ध-समाप्त भागमा अलग गर्न वा आकार दिनको लागि डाइसँग संयोजनमा काम गर्दछ।
मानक पंचहरू विभिन्न अनुप्रयोगहरू अनुरूप विभिन्न कन्फिगरेसनहरूमा आउँछन्। सामान्य प्रकारहरूमा टी-टाइप स्ट्यान्डर्ड पञ्चहरू, बी-टाइप स्ट्यान्डर्ड पञ्चहरू, गाईडेड पञ्चहरू, सब-डाइ पञ्चहरू, र फार्मिङ पंचहरू समावेश हुन्छन्। कुन कुराले पंच "मानक" बनाउँछ यो हो कि यसको आयाम र विशिष्टताहरू स्थापित अन्तर्राष्ट्रिय मापदण्डहरू जस्तै ISO, DIN, JIS, HASCO, DME, वा MISUMI, आदानप्रदान योग्यता र अनुमानित कार्यसम्पादन सुनिश्चित गर्दछ।
पंच सामग्रीको छनोटले उपकरणको जीवन, पहिरन प्रतिरोध, र लागतलाई प्रत्यक्ष असर गर्छ। यहाँ सबैभन्दा व्यापक रूपमा प्रयोग हुने सामग्रीहरू छन्:
| सामग्री | कुञ्जी गुणहरू | सामान्य आवेदन |
|---|---|---|
| मिश्र धातु उपकरण इस्पात | राम्रो पहिरन प्रतिरोध, लागत प्रभावी | सामान्य मुद्रांकन, कम देखि मध्यम शक्ति सामग्री |
| उच्च गति इस्पात | उच्च कठोरता, गर्मी प्रतिरोध, उच्च गति मुद्रांकनको लागि आदर्श | उच्च गति उत्पादन, पातलो सामग्री |
| टंगस्टन कार्बाइड | अत्यधिक उच्च कठोरता, उत्कृष्ट पहिरन प्रतिरोध | उच्च मात्रा उत्पादन, घर्षण सामग्री, भारी प्रभाव भार |
| पाउडर धातुकर्म स्टील्स | समान संरचना, उच्च कठोरता र पहिरन प्रतिरोध | आवेदन माग गर्दै, लामो समयको उत्पादन |
पंच जीवन विस्तार गर्न, सतह उपचार अक्सर लागू गरिन्छ:
TiN – सुनको रंगको, उत्कृष्ट पहिरन प्रतिरोध प्रदान गर्दछमानक पंचहरू तंग सहनशीलतामा निर्मित हुन्छन्। एक गुणस्तर मानक पंच सामान्यतया प्राप्त गर्दछ:
व्यास सहिष्णुता: ±0.001mm देखि ±0.002mm
एकाग्रता: ०.००२ मिमी भित्र
गोलाकार: ०.००३ मिमी भित्र
सतहको नरमपन: Ra 0.04 देखि Ra 0.4
चयन तपाइँको आवेदन को विशिष्ट आवश्यकताहरु मा आधारित हुनुपर्छ। यी कारकहरू विचार गर्नुहोस्:
पंच सामग्री workpiece सामग्री मिल्नुपर्छ। एल्युमिनियम वा हल्का स्टील जस्ता नरम सामग्रीहरूको लागि, मिश्र धातु उपकरण स्टील पर्याप्त हुन सक्छ। स्टेनलेस स्टील वा उच्च-शक्ति मिश्र धातुहरूको लागि, उच्च-गति इस्पात वा कार्बाइड सिफारिस गरिन्छ।
मानक पंचहरू आदानप्रदानको लागि मान्यता प्राप्त मापदण्डहरू अनुरूप हुनुपर्छ:
ISO 8020 – पंचको लागि अन्तर्राष्ट्रिय मानककार्य खण्ड व्यास, स्थापना खण्ड आयाम, र समग्र लम्बाइमा ध्यान दिनुहोस्। यी तपाईंको डाइ सेटको विशिष्टताहरूसँग मिल्नुपर्छ।
मुक्का र डाई बीचको फिट मुद्रांक गुणस्तर मा एक निर्णायक कारक हो। उचित क्लियरेन्सले सफा कतर्न सुनिश्चित गर्दछ, बुर गठनलाई कम गर्दछ, र उपकरणको जीवन विस्तार गर्दछ।
| क्लियरेन्स | प्रभाव |
|---|---|
| धेरै ठूलो | भारी burrs, कुनै न कुनै कतरा किनारा, सामग्री विरूपण |
| धेरै सानो | अत्यधिक उपकरण लगाउने, बढेको टनेज, मुक्का फुट्ने जोखिम |
| इष्टतम | सफा कतर्न, न्यूनतम burrs, सन्तुलित उपकरण जीवन |
सामान्यतया, उचित निकासी अनुमति दिन पंच व्यास डाइ ओपनिंग भन्दा थोरै सानो हुनुपर्छ। यो फिट हासिल गर्न र कायम राख्न सटीक निर्माण र नियमित अनुगमन आवश्यक छ।
उचित स्थापनाले सुनिश्चित गर्दछ कि पंच डिजाइन गरिएको रूपमा सञ्चालन हुन्छ:
पङ्क्तिबद्धता प्रमाणित गर्नुहोस्: साइड लोड हुनबाट जोगिन पंच र डाई केन्द्रित छन् भनी सुनिश्चित गर्नुहोस्।
प्रतिधारण जाँच गर्नुहोस्: सही रिटेनर प्रयोग गर्नुहोस् र पंच सुरक्षित रूपमा बाँधिएको सुनिश्चित गर्नुहोस्।
क्लियरेन्स पुष्टि गर्नुहोस्: पञ्च-टु-डाइ क्लियरेन्स तोकिएको दायरा भित्र छ भनी पुष्टि गर्नुहोस्।
स्नेहन जाँच गर्नुहोस्: घर्षण र तातो निर्माण कम गर्न उपयुक्त लुब्रिकेन्ट लागू गर्नुहोस्।
पञ्चहरू मुख्य रूपमा दुई संयन्त्रहरू मार्फत असफल हुन्छन्: पहिरन र फ्र्याक्चर।
| असफलता मोड | संकेतहरू | रोकथाम |
|---|---|---|
| लुगा / किनारा गोलाकार | बढेको burrs, कम कतरिएको सतह, बढ्दो टनेज | नियमित निरीक्षण, समयमै पुन: शार्पनिङ |
| भाँच्नु / भाँच्नु | अचानक विफलता, दृश्य दरारहरू | ओभरलोडिङबाट बच्नुहोस्, उचित क्लियरेन्स कायम राख्नुहोस्, सही सामग्री प्रयोग गर्नुहोस् |
| विरूपण / झुकाव | स्थायी विकृति | टनेज कम गर्नुहोस्; उचित सामग्री कठोरता सुनिश्चित गर्नुहोस् |
पंच मर्मतसम्भारमा सबैभन्दा सामान्य गल्तीहरू मध्ये एक कार्य गर्नु अघि भागहरू देखिने burrs देखाउन सम्म पर्खनु हो। burrs देखिने समय सम्म, पंच किनारा पहिले नै एक महत्वपूर्ण त्रिज्या विकसित भएको छ र क्षति घण्टा को लागी जम्मा भएको छ।
यो वास्तविक-विश्व परिदृश्यलाई विचार गर्नुहोस्: यदि तपाईंले न्यूनतम पहिरनमा पुन: तिखार्नको लागि मुक्का हटाउनुभयो भने, हटाउने सानो हुन्छ। तर यदि तपाइँ बर्र्सले तपाइँलाई कार्य गर्न बाध्य नगरेसम्म पर्खनुभयो भने, पहिरन धेरै महत्त्वपूर्ण हुन सक्छ। त्यो किनारा सफा गर्दा एकल प्रतिक्रियात्मक चक्रमा सक्रिय मर्मतसम्भार मार्फत हराएको भन्दा धेरै उपकरण जीवन खपत हुन्छ।
| आवृत्ति | कार्य |
|---|---|
| प्रत्येक दौड पछि | पंच सतह सफा गर्नुहोस्; मलबे र स्नेहक अवशेष हटाउनुहोस् |
| दैनिक | दृश्यात्मक पहिरन, किनारा गोलाकार, वा क्र्याकिंगको लागि निरीक्षण गर्नुहोस् |
| चक्र गणना द्वारा | स्ट्रोक गणनाको आधारमा पुन: तिखार्नुहोस् |
| आवश्यकता अनुसार | डेबर; स्नेहक लागू गर्नुहोस्; आयामहरू प्रमाणित गर्नुहोस् |
साना मुक्काहरू उच्च सतहको दबाब र छिटो तातो संचयको कारणले बारम्बार निरीक्षण गरिनुपर्छ। ठूला पञ्चहरू नियन्त्रित अवस्थाहरूमा लामो अन्तरालहरूमा विस्तार हुन सक्छ।
दृश्य किनारा गोलाकार
बेसलाइनबाट आवश्यक टनेज बढाउनुहोस्
स्ट्याम्प गरिएका भागहरूमा कतरिएको सतह प्रतिशत घटाइयो
असंगत गुणस्तर वा आयामी बहाव देखाउने भागहरू
मानक मोल्ड पंचहरू लगभग सबै निर्माण क्षेत्रहरूमा प्रयोग गरिन्छ:
| उद्योग | आवेदन |
|---|---|
| अटोमोटिभ | स्ट्याम्पिङ बडी प्यानलहरू, चेसिस कम्पोनेन्टहरू, ट्रिम पार्टहरू |
| इलेक्ट्रोनिक्स | पञ्चिङ कनेक्टर टर्मिनलहरू, सीसा फ्रेमहरू, शिल्डिङ क्यानहरू |
| मेडिकल | सर्जिकल उपकरणहरू, उपकरण आवासहरू बनाउँदै |
| एयरोस्पेस | संरचनात्मक अवयवहरूको सटीक मुद्रांकन |
| उपभोग्य वस्तु | उपकरण प्यानल, प्याकेजिङ्ग घटक, हार्डवेयर |
| मोल्ड निर्माण | प्लास्टिक इंजेक्शन मोल्ड कम्पोनेन्टहरू, मरेका कास्टिंग भागहरू |
मानक मोल्ड पंचको व्यावहारिक मूल्य यसको खरिद मूल्यभन्दा बाहिर जान्छ। यी लागत कारकहरू विचार गर्नुहोस्:
प्रारम्भिक लागत: उच्च-ग्रेड सामग्रीको अग्रिम लागत उच्च छ तर लामो आयु।आर्थिक मीठो स्थान आवश्यक रूपमा सस्तो मुक्का होइन, न त सबैभन्दा महँगो - यो एक हो जसले यसको पूर्ण जीवन चक्रमा प्रति स्ट्याम्प गरिएको भागको न्यूनतम कुल लागत प्रदान गर्दछ।
दमानक मोल्ड पंचमुद्रांकन प्रक्रियामा सानो घटक हुन सक्छ, तर उत्पादकता, गुणस्तर र लागतमा यसको प्रभाव ठूलो छ। व्यावहारिक सफलता तपाईंको आवेदनको लागि सही सामग्री र कन्फिगरेसन चयन गरेर सुरु हुन्छ, उचित स्थापना र क्लियरेन्स व्यवस्थापन मार्फत जारी रहन्छ, र अनुशासित मर्मतसम्भारमा परिणत हुन्छ - दृश्य विफलताको लागि पर्खने होइन, तर मापन गरिएको पहिरन र चक्र गणनाहरूमा आधारित कार्य गर्दछ। जब तपाईं प्रक्रिया इन्जिनियरको मानसिकताका साथ आफ्नो पंचहरूमा जानुहुन्छ, ज्यामिति, भौतिक विज्ञान र पहिरन भौतिकशास्त्रमा ध्यान केन्द्रित गर्दै, तपाईंले उपभोगयोग्य अंशलाई विश्वसनीय उत्पादन सम्पत्तिमा रूपान्तरण गर्नुहुन्छ।
