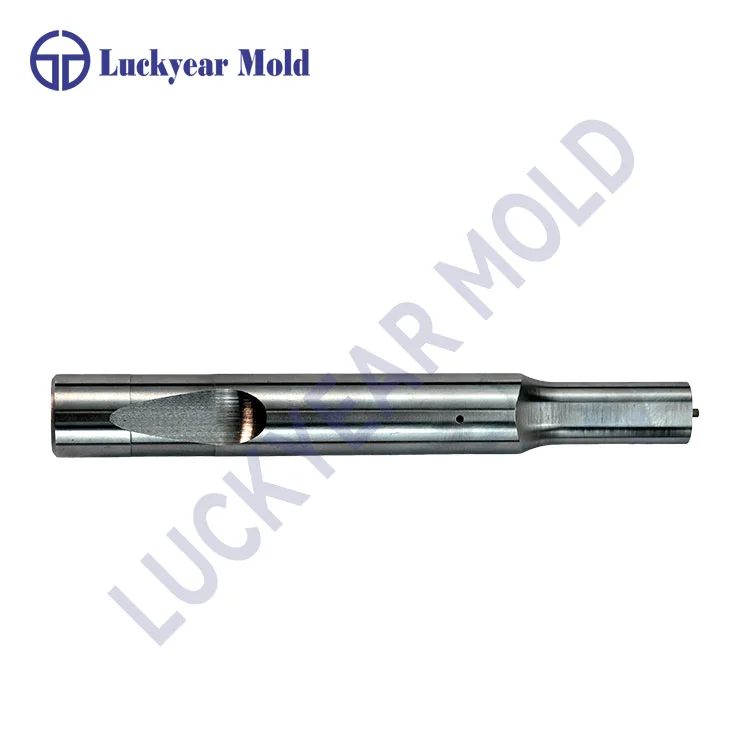

प्रेसिजन बल लक पंचहरूमेटल स्ट्याम्पिङ, डाइ मेकिंग, मेसिनिङ, र सटीक निर्माणमा व्यापक रूपमा प्रयोग हुने विशेष टुलिङ्ग कम्पोनेन्टहरू हुन्। सही स्थिति र द्रुत स्थापनाको लागि डिजाइन गरिएको, यी पंचहरूले बल-लक मेकानिजम प्रयोग गर्दछ पंच शरीरलाई सुरक्षित रूपमा स्थानमा राख्नको लागि जब मर्मत वा उपकरण परिवर्तनहरू आवश्यक पर्दा छिटो प्रतिस्थापन अनुमति दिईन्छ।
पारम्परिक फिक्स्ड पंचहरूको तुलनामा, सटीक बल लक पंचहरूले उत्पादन वातावरणमा राम्रो सुविधा प्रदान गर्दछ जहाँ टुलिङ सटीकता, प्रतिस्थापन गति, र लगातार प्रदर्शन महत्त्वपूर्ण हुन्छ।
एक प्रेसिजन बल लक पंच एक प्रकारको प्रतिस्थापन योग्य पंच कम्पोनेन्ट हो जसले पंच होल्डर वा रिटेनर भित्र पंच सुरक्षित गर्न लक गर्ने बल संयन्त्र प्रयोग गर्दछ।
लक प्रणाली सामान्यतया समावेश छ:
|
कम्पोनेन्ट |
कार्य |
|
पंच शरीर |
काट्ने, बनाउने, वा पंचिङ गर्ने कार्य गर्दछ |
|
बल लक संयन्त्र |
होल्डरमा पंच सुरक्षित गर्दछ |
|
रिटेनर / होल्डर |
पंचलाई समर्थन र स्थिति दिन्छ |
|
हेड खण्ड |
सही स्थिति र स्थापना सन्दर्भ प्रदान गर्दछ |
बल-लक डिजाइनले अपरेटरहरूलाई टुलिङ प्रणालीलाई पूर्ण रूपमा विच्छेद नगरीकन तुरुन्तै पञ्चहरू स्थापना वा हटाउन अनुमति दिन्छ।
कार्य सिद्धान्त एक साधारण मेकानिकल लक संरचना मा आधारित छ।
स्थापना को समयमा:
पंचलाई पंच होल्डरमा घुसाइएको छ।
लकिङ बल रिटेनिङ स्थितिमा सर्छ।
बल होल्डर नाली वा लक गर्ने क्षेत्रसँग संलग्न हुन्छ।
पंच अपरेशनको समयमा दृढतापूर्वक स्थिर हुन्छ।
जब प्रतिस्थापन आवश्यक छ, पंच रिलीज गर्न सकिन्छ र उपयुक्त उपकरणको साथ हटाउन सकिन्छ, उत्पादनको समयमा डाउनटाइम कम गर्दै।
आधुनिक उत्पादनलाई उच्च दक्षता र निरन्तर शुद्धता चाहिन्छ। बल लक पंचहरूले धेरै व्यावहारिक फाइदाहरू प्रदान गर्दछ।
1. छिटो उपकरण प्रतिस्थापन
मुद्रांकन र निर्माण कार्यहरूमा, पंच पहिरन एक सामान्य घटना हो। द्रुत-परिवर्तन डिजाइनले अपरेटरहरूलाई क्षतिग्रस्त वा पहिरिएको पञ्चहरू छिटो प्रतिस्थापन गर्न अनुमति दिन्छ।
लाभहरू समावेश छन्:
घटाइएको मेसिन डाउनटाइम
सजिलो मर्मतसम्भार
सुधारिएको उत्पादन दक्षता
2. सुधारिएको स्थिति सटीकता
सटीक निर्माण सही पंच स्थिति मा निर्भर गर्दछ।
बल लक पंचहरू प्रदान गर्न डिजाइन गरिएको छ:
स्थिर स्थापना
दोहोरिने स्थिति
कम पङ्क्तिबद्ध त्रुटिहरू
यो तंग सहिष्णुता समावेश अनुप्रयोगहरूको लागि विशेष गरी महत्त्वपूर्ण छ।
3. सुविधाजनक उपकरण व्यवस्थापन
किनकि व्यक्तिगत पञ्चहरू अलग-अलग प्रतिस्थापन गर्न सकिन्छ, निर्माताहरूले सधैं सम्पूर्ण टुलिङ असेंबली प्रतिस्थापन गर्न आवश्यक छैन।
यसले मर्मत लागत कम गर्न र सूची व्यवस्थापनलाई सरल बनाउन मद्दत गर्दछ।
1. धातु मुद्रांकन
धातु मुद्रांकन मुख्य आवेदन क्षेत्र मध्ये एक हो।
यसका लागि प्रयोग गरिएको:
प्वाल प्रहार
पाना धातु गठन
कम्पोनेन्ट निर्माण
मोटर वाहन पार्ट्स उत्पादन
परिशुद्धता पंचहरूले दोहोर्याइएको अपरेशनको समयमा लगातार परिणामहरू कायम राख्न मद्दत गर्दछ।
2. डाइ निर्माण
डाइ र मोल्ड उत्पादनमा, सही पंच स्थिति आवश्यक छ।
बल लक पंचहरू सामान्यतया प्रयोग गरिन्छ:
प्रगतिशील मर्छन्
मुद्रांकन मर्छ
अनुकूलन उपकरण प्रणाली
3. इलेक्ट्रोनिक्स र साना कम्पोनेन्ट निर्माण
साना र सटीक भागहरू आवश्यक पर्ने उद्योगहरूको लागि, सटीक पञ्चहरूले लगातार सुविधाहरू सिर्जना गर्न मद्दत गर्दछ।
आवेदनहरू समावेश छन्:
इलेक्ट्रोनिक कम्पोनेन्टहरू
साना धातु भागहरू
परिशुद्धता कोष्ठकहरू
4. मेसिनरी निर्माण
विभिन्न मेकानिकल कम्पोनेन्टहरूलाई सही प्वालहरू र प्रोफाइलहरू चाहिन्छ। प्रतिस्थापन योग्य पंच प्रणालीहरूले उत्पादकहरूलाई उत्पादन लचिलोपन कायम राख्न मद्दत गर्दछ।
1. सामग्री र कठोरता
पंच सामग्रीले सीधा स्थायित्व र लुगा प्रतिरोधलाई असर गर्छ।
सामान्य सामग्रीहरू समावेश छन्:
|
सामग्री |
विशेषताहरू |
|
उपकरण स्टील |
शक्ति र स्थायित्व को राम्रो सन्तुलन |
|
हाई-स्पीड स्टील (HSS) |
माग गर्ने अनुप्रयोगहरूको लागि उच्च पहिरन प्रतिरोध |
|
पाउडर धातुकर्म स्टील |
उच्च मात्रा उत्पादन को लागी सुधारिएको प्रदर्शन |
सही सामग्री workpiece सामग्री र उत्पादन अवस्था निर्भर गर्दछ।
2. आयामी शुद्धता
सटीक पन्चहरू लगातार मेसिन परिणामहरू कायम राख्न सही आयामहरू चाहिन्छ।
महत्त्वपूर्ण विनिर्देशहरू समावेश छन्:
पंच व्यास
लम्बाइ
हेड आयामहरू
सहिष्णुता स्तर
सतह समाप्त
स्वचालित उत्पादन लाइनहरूको लागि उच्च परिशुद्धता विशेष गरी महत्त्वपूर्ण छ।
3. सतह उपचार
केही मुक्काहरूले सेवा जीवन सुधार गर्न सतह उपचारहरू प्राप्त गर्छन्।
सामान्य उपचार समावेश हुन सक्छ:
कडा कोटिंग
सतह कडा
पालिस गर्ने
यी उपचारहरूले दोहोर्याइएको अपरेशनको समयमा पहिरन र घर्षण कम गर्न मद्दत गर्न सक्छ।
प्रेसिजन बल लक पंच बनाम परम्परागत पंचहरू
|
सुविधा |
बल लक पंचहरू |
परम्परागत फिक्स्ड पंचहरू |
|
प्रतिस्थापन गति |
द्रुत प्रतिस्थापन |
थप disassembly आवश्यक छ |
|
मर्मतसम्भार |
सजिलो |
बढी समय लाग्ने |
|
स्थिति निर्धारण |
दोहोरिने सटीकता |
स्थापना मा निर्भर गर्दछ |
|
उत्पादन दक्षता |
बारम्बार परिवर्तनहरूको लागि उपयुक्त |
निश्चित सेटअपहरूको लागि राम्रो |
|
लचिलोपन |
उच्च |
तल्लो |
बल लक पंचहरूको मुख्य फाइदा तिनीहरूको द्रुत-परिवर्तन क्षमता हो।
नियमित रूपमा पहिरन निरीक्षण गर्नुहोस्
निरन्तर पंचिंग अपरेसनहरूले निम्त्याउन सक्छ:
किनारा लुगा
सतह क्षति
कटौती प्रदर्शन कम
नियमित निरीक्षणले प्रतिस्थापन आवश्यकताहरू चाँडै पहिचान गर्न मद्दत गर्दछ।
टुलिङ सफा राख्नुहोस्
धुलो, धातु चिप्स, र अवशेष स्थापना शुद्धतालाई असर गर्न सक्छ। पंच र होल्डर सफा राख्नाले स्थिर सञ्चालन कायम राख्न मद्दत गर्दछ।
उचित भण्डारण प्रयोग गर्नुहोस्
रोक्नको लागि संगठित तरिकामा मुक्काहरू भण्डार गर्नुहोस्:
सतह खरोंच
विभिन्न विशिष्टताहरूको मिश्रण
आकस्मिक क्षति
कुन उद्योगहरूले प्रेसिजन बल लक पंचहरू प्रयोग गर्छन्?
तिनीहरू सामान्यतया धातु मुद्रांकन, मोटर वाहन निर्माण, इलेक्ट्रोनिक्स उत्पादन, डाइ मेकिंग, र सटीक मेसिनिंग उद्योगहरूमा प्रयोग गरिन्छ।
के बल लक पंचहरू प्रतिस्थापन योग्य छन्?
हो। तिनीहरूको द्रुत-परिवर्तन डिजाइन विशेष रूपमा सजिलो प्रतिस्थापनको लागि विकसित गरिएको छ जब मर्मत आवश्यक हुन्छ।
मानक पंचको सट्टा बल लक पंचहरू किन छनौट गर्ने?
तिनीहरूले छिटो प्रतिस्थापन, सजिलो मर्मत, र लगातार स्थिति प्रदान गर्दछ, तिनीहरूलाई उत्पादन वातावरणको लागि उपयुक्त बनाउँदै बारम्बार टूलिङ परिवर्तनहरू आवश्यक पर्दछ।
बल लक पंच कति लामो समय सम्म टिक्न सक्छ?
सेवा जीवन सामग्री, workpiece कठोरता, सञ्चालन अवस्था, स्नेहन, र मर्मत अभ्यास जस्ता कारकहरूमा निर्भर गर्दछ।
