मानक इजेक्टर पिनहरूइन्जेक्सन मोल्डिङ प्रणालीमा आधारभूत कम्पोनेन्टहरू हुन्, मोल्ड गुहाबाट मोल्ड गरिएका भागहरूको सटीक र दोहोर्याउन सकिने इजेक्शनको लागि जिम्मेवार। यस लेखले मानक इजेक्टर पिनहरूको संरचित र प्राविधिक अन्वेषण प्रदान गर्दछ, आयामी मानकहरू, सामग्री विशिष्टताहरू, परिचालन सिद्धान्तहरू, अनुप्रयोग परिदृश्यहरू, र उद्योग-मान्यताका चुनौतीहरूमा केन्द्रित। उद्देश्य टुलिङ इन्जिनियरहरू, मोल्ड डिजाइनरहरू, र खरीद विशेषज्ञहरू द्वारा उठाइएका सामान्य प्राविधिक प्रश्नहरूलाई सम्बोधन गर्दा आधुनिक मोल्ड डिजाइनहरू भित्र यी कम्पोनेन्टहरूले कसरी काम गर्छन् भनेर स्पष्ट पार्नु हो।

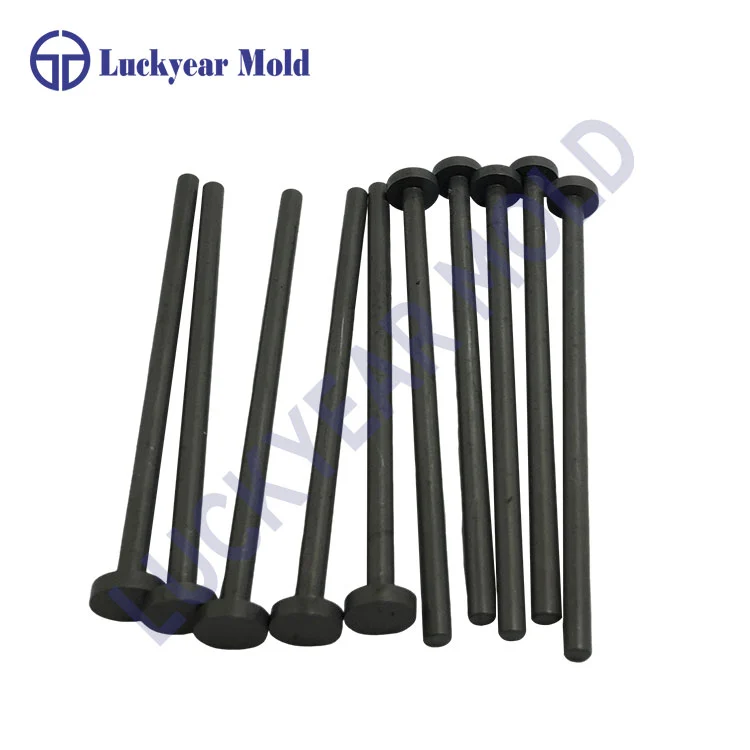

स्ट्यान्डर्ड इजेक्टर पिनहरू सटीक-इन्जिनियर गरिएका बेलनाकार कम्पोनेन्टहरू हुन् जसलाई इन्जेक्सन मोल्डहरूमा मेकानिकली रूपमा ढालिएका भागहरूलाई शीतलन चरण पछि गुफाबाट बाहिर धकेलिन्छ। तिनीहरूको प्राथमिक भूमिका विरूपण, सतह क्षति, वा उत्पादन अवरोध बिना लगातार demolding सुनिश्चित गर्न हो। यी पिनहरू इजेक्टर प्रणाली भित्र काम गर्छन्, इजेक्टर प्लेटहरूसँग सिङ्क्रोनाइज गर्दछ र चक्र स्थिरता कायम राख्न पिन फिर्ता गर्दछ।
उच्च-भोल्युम निर्माण वातावरणमा, मानक इजेक्टर पिनको विश्वसनीयताले मोल्ड दीर्घायु र उत्पादन दक्षतालाई प्रत्यक्ष असर गर्छ। अनुचित चयन वा आयामी असंगतिले असमान इजेक्शन बल, भाग टाँसिएको, वा समयपूर्व मोल्ड पहिरनको परिणाम हुन सक्छ। तसर्थ, मानक इजेक्टर पिनहरू अन्तर्राष्ट्रिय रूपमा मान्यता प्राप्त मापदण्डहरू जस्तै DIN, JIS, र ISO, अन्तर्क्रियात्मकता र अनुमानित कार्यसम्पादन सुनिश्चित गर्दै उत्पादन गरिन्छ।
यो लेखले प्रवर्द्धनात्मक भाषाको सट्टा प्राविधिक स्पष्टतालाई जोड दिँदै विभिन्न मोल्डिङ परिदृश्यहरूमा मानक इजेक्टर पिनहरू कसरी डिजाइन, निर्दिष्ट र लागू गरिन्छ भन्ने कुरामा केन्द्रित छ।
मानक इजेक्टर पिनको कार्यसम्पादन आयामी शुद्धता, सामग्री संरचना, र सतह अखण्डतामा धेरै निर्भर गर्दछ। यी प्यारामिटरहरू आधुनिक इंजेक्शन मोल्डिङ मिसिनहरूको परिचालन मागहरू पूरा गर्न निर्माणको क्रममा कडा रूपमा नियन्त्रण गरिन्छ।
| प्यारामिटर | सामान्य दायरा | प्राविधिक नोटहरू |
|---|---|---|
| व्यास | Ø1.0 मिमी - Ø25.0 मिमी | सीधा र फिट कायम राख्न सटीक-ग्राउन्ड |
| लम्बाइ | 1000 मिमी सम्म | मोल्ड गहिराईमा आधारित अनुकूलन लम्बाइहरू उपलब्ध छन् |
| सामग्री | SKD61 / H13 / SKH51 | कठोरता, कठोरता र गर्मी प्रतिरोधको लागि चयन गरियो |
| कठोरता | HRC 58-62 | पहिरन र विरूपण प्रतिरोध सुनिश्चित गर्दछ |
| सतह समाप्त | Ra ≤ ०.२ μm | अपरेशनको समयमा घर्षण र गल्ने कम गर्दछ |
| गर्मी उपचार | वैक्यूम कठोरता | आयामी स्थिरता सुधार गर्दछ |
उत्पादन प्रक्रियाहरूमा सामान्यतया सीएनसी टर्निङ, केन्द्रविहीन पीस, भ्याकुम ताप उपचार, र वैकल्पिक सतह कोटिंगहरू जस्तै TiN वा DLC समावेश छन्। यी प्रक्रियाहरू कोर कठोरतासँग कठोरता सन्तुलन गर्न, दोहोरिने लोड चक्रहरूमा भंगुर विफलतालाई रोक्न चयन गरिन्छ।
स्ट्यान्डर्ड इजेक्टर पिनहरू अटोमोटिभ कम्पोनेन्टहरू, उपभोक्ता इलेक्ट्रोनिक्स हाउजिङहरू, मेडिकल डिस्पोजेबलहरू, र औद्योगिक प्लास्टिकका भागहरू सहित इन्जेक्शन मोल्डिङ कार्यहरूको विस्तृत दायरामा लागू हुन्छन्। तिनीहरूको स्थान र मात्रा मोल्ड डिजाइनको समयमा निर्धारण गरिन्छ, भाग ज्यामिति, पर्खाल मोटाई, र सामग्री संकुचन व्यवहारमा आधारित।
प्रदर्शन विचारहरूमा पङ्क्तिबद्ध शुद्धता, स्नेहन अवस्था, र थर्मल विस्तार समावेश छ। उच्च-तापमान मोल्डिङ वातावरणमा, नरम वा झुकाउन रोक्नको लागि सामग्री चयन महत्त्वपूर्ण हुन्छ। घर्षण वा गिलासले भरिएको प्लास्टिकहरूको लागि, सतह-उपचार इजेक्टर पिनहरू प्रायः पहिरन कम गर्न निर्दिष्ट गरिन्छ।
नियमित निरीक्षण र प्रतिस्थापन तालिकाहरू सिफारिस गरिन्छ, किनकि सानो सतहको क्षतिले पनि मोल्ड गरिएका भागहरूमा दोषहरू स्थानान्तरण गर्न सक्छ। मानकीकरणले मर्मत टोलीहरूलाई डाउनटाइम घटाउँदै, व्यापक पुन: मेशिन नगरी लगाइएका पिनहरू बदल्न अनुमति दिन्छ।
विशिष्ट मोल्ड डिजाइनको लागि मानक इजेक्टर पिनहरू कसरी चयन गरिन्छ?
चयन गुहा लेआउट, आवश्यक इजेक्शन बल, सामग्री प्रकार, र मोल्ड सञ्चालन तापमान मा आधारित छ। इन्जिनियरहरूले समान रूपमा बल वितरण गर्न र भाग विरूपणबाट बच्न पिनको व्यास र मात्रा गणना गर्छन्।
सतह फिनिशले इजेक्टर पिन प्रदर्शनलाई कसरी असर गर्छ?
राम्रो सतह फिनिशले पिन र मोल्ड प्लेट बीचको घर्षण कम गर्छ, पहिरनलाई कम गर्छ र टाँसिने रोक्छ। यसले सीधै सहज इन्जेक्शन चक्र र लामो सेवा जीवनमा योगदान गर्दछ।
मानक इजेक्टर पिनहरू कति पटक प्रतिस्थापन गर्नुपर्छ?
प्रतिस्थापन अन्तराल उत्पादन मात्रा, सामग्री घर्षण, र मर्मत अभ्यास मा निर्भर गर्दछ। पहिरन चिन्हहरू, झुकाउने, वा विकृतिको लागि दृश्य निरीक्षण सामान्यतया सेवायोग्यता निर्धारण गर्न प्रयोग गरिन्छ।
उद्योग परिप्रेक्ष्यबाट, मानक इजेक्टर पिनको लागि भविष्यको विकास प्रवृतिहरू बढ्दो जटिल मोल्ड डिजाइनहरू र स्वचालित उत्पादन लाइनहरूलाई समर्थन गर्न उन्नत कोटिंग्स, उच्च थकान प्रतिरोध सामग्री, र कडा आयामी सहिष्णुताहरूमा केन्द्रित छन्।
